一、項目概況

1、項目名稱：鑫遠·湘府文苑（二期）9#棟太陽能熱水系統設備采購與安裝工程；

2、建設單位：湖南鑫遠投資集團有限公司；

3、太陽能專項施工單位：湖南科世源節能科技有限公司；

4、項目概況：項目建筑層數為29層，框架結構，建筑面積為34730.82㎡，建筑高度為90.20米，為一類高層公共建筑。

5、可再生能源太陽能熱水系統設計及實施情況介紹：

本分項工程為建筑屋面設計安裝一套集中集熱-集中供儲熱式太陽能熱水系統，為項目提供全天24小時生活熱水。

5.1、采用集中集熱-集中供儲熱式太陽能熱水系統，屋面設置一個20噸的圓形不銹鋼保溫儲熱水箱，真空管太陽能集熱器與水箱循環集熱，空氣源熱泵輔助加熱。系統由太陽能集熱器、空氣源熱泵、儲熱保溫水箱、循環水泵、供水加壓變頻泵、控制系統、管道及相應配輔件組成，所有設備集中安裝于屋面，施工范圍只包含屋面工程。

5.2、太陽能熱水系統采用真空管太陽能集熱器，型號Φ58mm*1800mm*50支型，安裝40組，單組集熱器面積7.4㎡，合計296㎡。

5.3、采用單水箱系統，安裝一個20噸的圓形不銹鋼保溫儲熱水箱，水箱內膽304不銹鋼，中間50mm聚氨酯保溫，外板采用201不銹鋼。

5.4、采用空氣源熱泵輔助加熱，安裝兩臺10匹的熱泵機組，單臺制熱量33KW，單臺輸入功率8.25KW。

5.5、屋面太陽能集熱循環管道采用薄壁不銹鋼管道，管道保溫采用橡塑保溫，外包鋁皮保護。回水預留管道、空氣源熱泵循環管道采用PP-R材質，冷水補水管道采用鋼塑復合管材質。

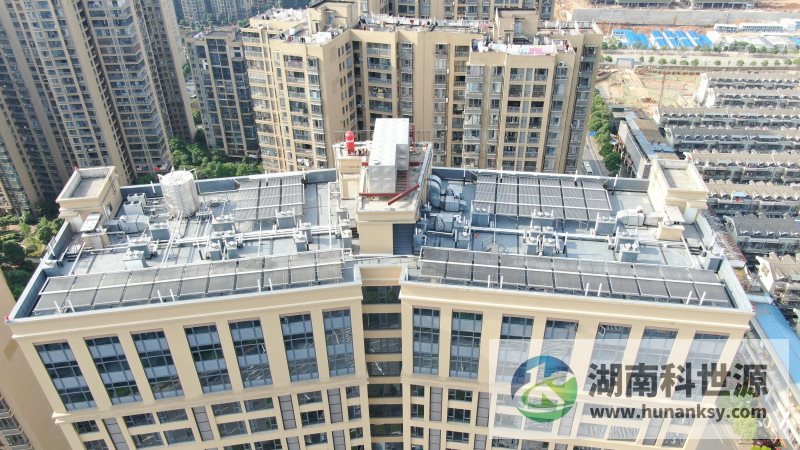

二、項目現場航拍照片
