一、項目簡介

（1）工程名稱：壹里星街幼兒園太陽能及空氣能熱泵輔助熱水系統設備采購及安裝工程

（2）工程地點：長沙市萬家麗南路與振華路交匯處壹里星街幼兒園

（3）項目建筑基本概況：建筑總面積：3004.21㎡；建筑層數：地面以上3層；建筑高度：11.10m；耐火等級二級。

（4）熱水系統設計概況：本項目為壹里星街項目11#棟幼兒園建筑設計安裝一套集中集熱-集中供儲熱式太陽能配空氣能熱水系統。系統設計安裝于建筑屋面，太陽能最終設計采用真空管型太陽能集熱器，采用空氣熱泵機組作為輔助熱源。

二、項目范圍

①太陽能及空氣能熱泵輔助熱水系統設備供應（真空管型太陽能集熱器）；

②太陽能熱水系統深化設計及管網、設備安裝；

③系統的防雷及接地裝置；

④圖紙中其他內容。

三、太陽能熱水系統項目設計方案概況

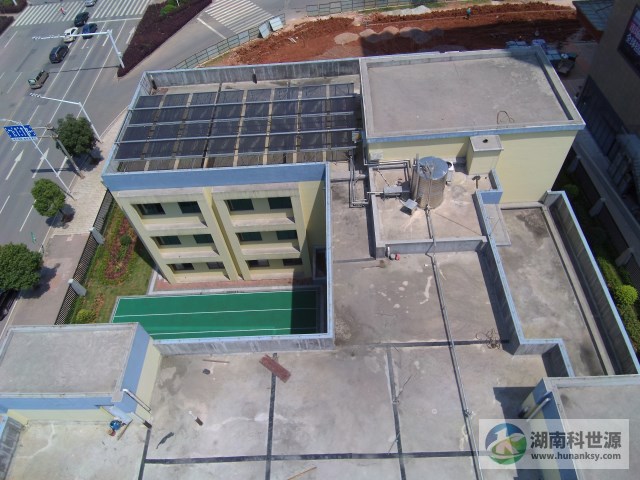

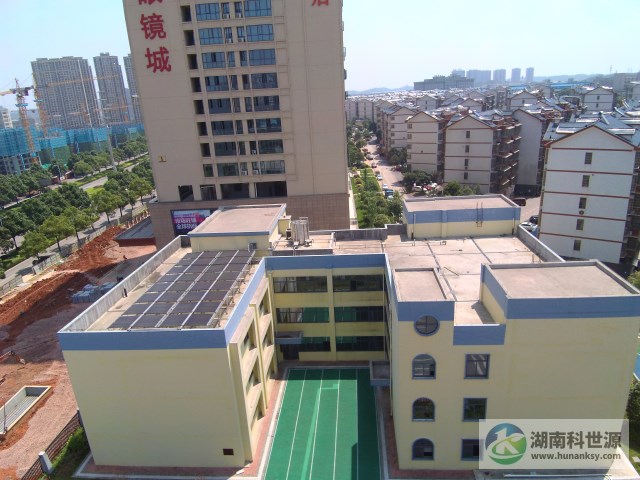

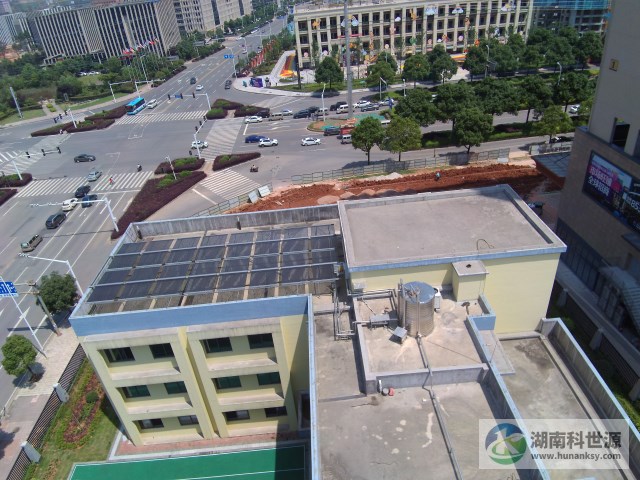

1、設計在壹里星街項目11#棟幼兒園的屋面安裝一套太陽能熱水系統，供應幼兒園的日常生活用熱水。

2、設計太陽能熱水系統采用集中集熱-集中供儲熱式，采用真空管型太陽能集熱器，設計空氣源熱泵作為輔助熱源。

3、我方設計真空管太陽能為換熱式集熱器，即冷水通過集熱器聯箱內的換熱內膽來換熱，冷水不直接與真空管接觸，真空管集熱器內的換熱介質為水，通過另外一小型泄壓補水箱來保持真空管集熱器內一直保持滿水狀態，這樣能有效避免真空管集熱器出現炸管的現象，也能防止水壓過大而導致集熱器聯箱滲漏的現象。

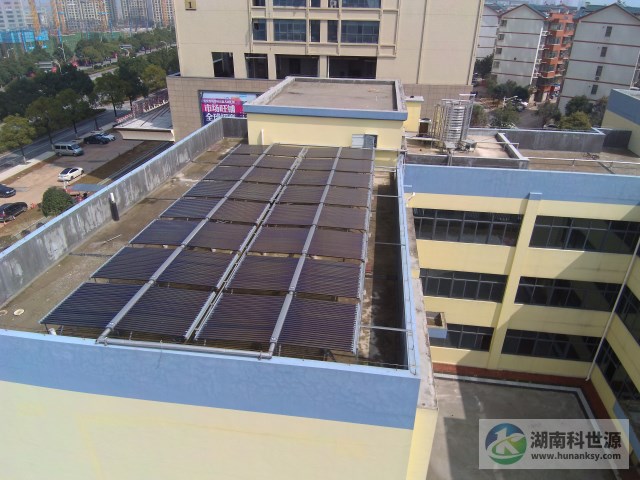

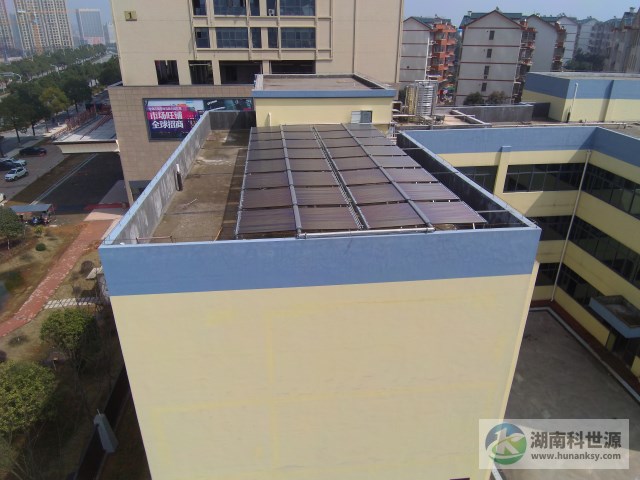

4、根據招標文件要求，設計Φ58mm*長1800mm*50支管型真空管集熱器共16組，單組集熱器集熱面積約6.5㎡，總集熱面積為104㎡。

5、根據招標要求，我方設計1臺5P空氣源熱泵。熱泵制熱量20KW，輸入功率為4.5KW。

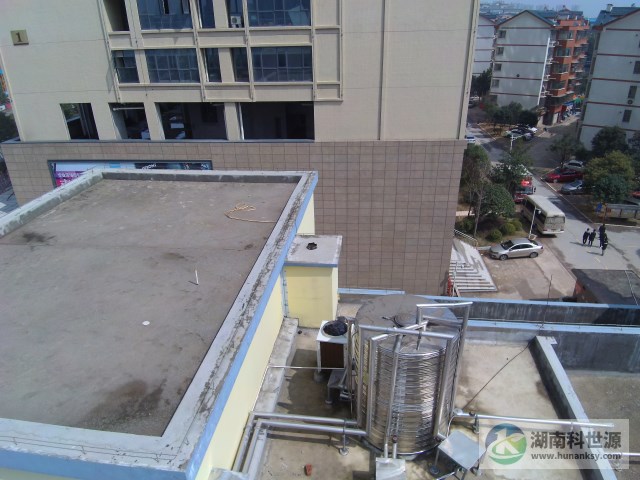

6、設計單水箱系統，日用熱水量為5噸，儲熱水箱為一個3000*2000*1500mm的方形不銹鋼保溫水箱，布置于屋頂，詳細見圖紙。

7、供水時段：全日制集中熱水供應。
