本項目為長沙縣北山鎮石常中學新建男、女生宿舍及食堂兼風雨操場樓太陽能熱水系統設備的供貨、安裝、調試、驗收、售后服務、培訓等交鑰匙工程。

長沙縣北山鎮石常中學要求在男、女生宿舍及食堂三棟建筑各安裝一套太陽能熱水系統，供應學生洗浴及食堂廚房的日常生活用熱水。其中男、女生宿舍分別設計每天提供55℃熱水8噸；食堂設計每天提供55℃熱水4噸。

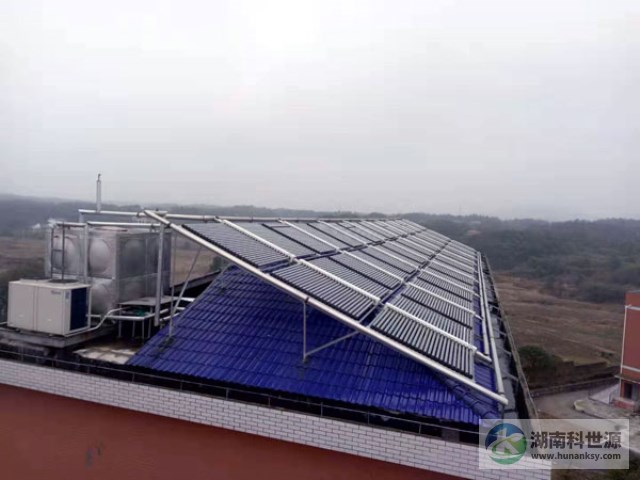

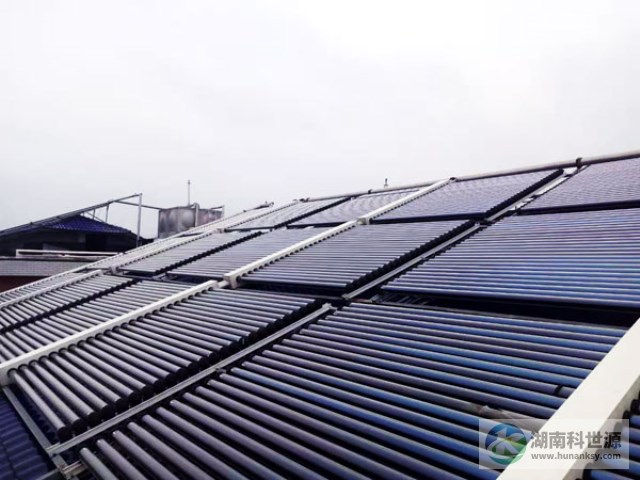

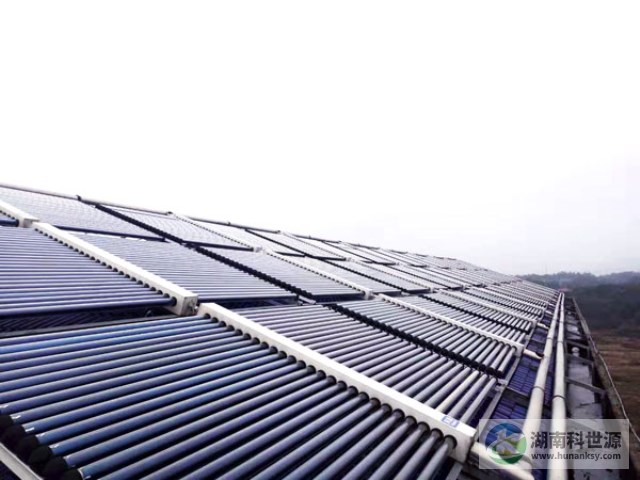

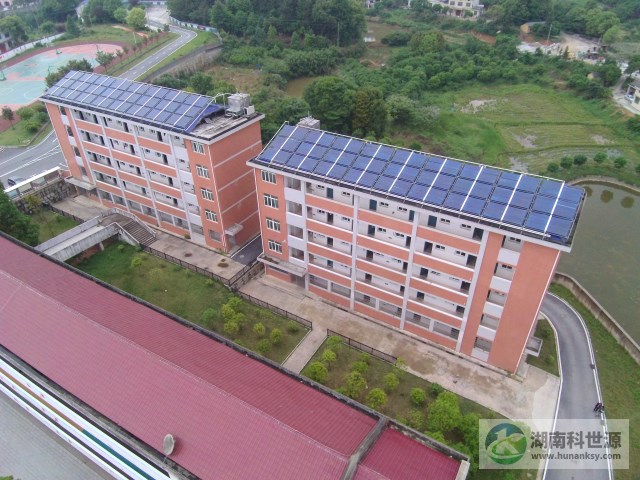

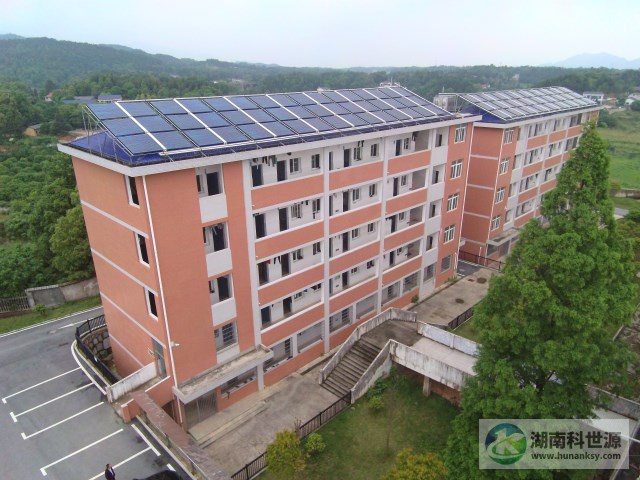

男、女生宿舍樓屋頂太陽能熱水系統工程

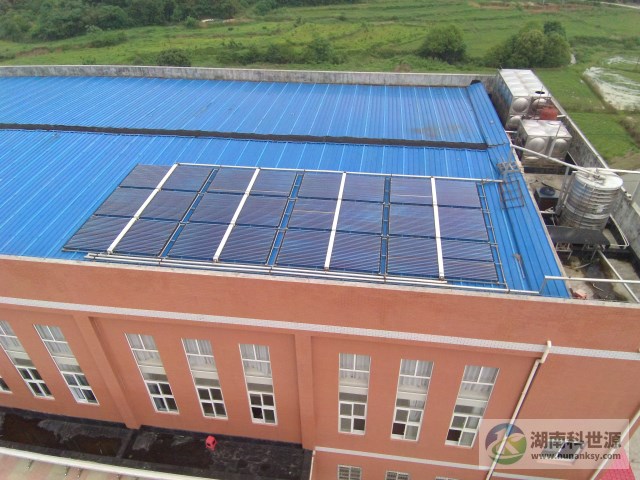

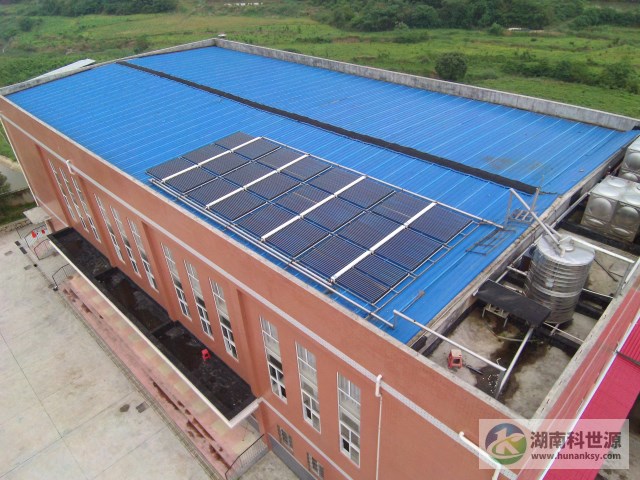

食堂兼風雨操場樓屋頂太陽能熱水系統工程

每套系統均由太陽能真空管集熱器模塊集熱系統+熱水加壓循環系統+控制系統+電輔助熱源空氣源熱泵電加熱系統組成；

太陽能熱水系統設計配置情況說明

（1）男、女生宿舍樓，兩棟建筑相同，用水情況也基本相同，采用相同的配置。

男、女生宿舍樓每棟宿舍日用熱水量為8噸，配置Φ58mm*1800mm*50支型真空管太陽能集熱器（真空管內管為梅花形）27組，每組50支真空管，每組集熱器集熱面積約為6.5平方米，每棟宿舍樓配置集熱面積175.5平方米，可達到相關標準及滿足日供55℃熱水8噸的要求。每棟宿舍樓各配置一臺空氣源熱泵作為輔助熱源設備，空氣源熱泵單臺制熱量38KW。其它相關配輔件及材料等詳見貨物清單，采用相關國標產品、知名品牌產品，以滿足要求。

（2）食堂樓配置

食堂樓每天日用熱水量約為4噸，配置Φ58mm*1800mm*50支型真空管太陽能集熱器（真空管內管為梅花形）9組，每組50支真空管，每組集熱器集熱面積約為6.5平方米，配置集熱面積58.5平方米，可達到相關標準及滿足日供55℃熱水4噸的要求。另配置一臺空氣源熱泵作為輔助熱源設備，空氣源熱泵單臺制熱量19.8KW。其它相關配輔件及材料等詳見貨物清單，采用相關國標產品、知名品牌產品，以滿足要求。

太陽能集熱器、熱水儲熱水箱、循環泵、空氣源熱泵等設備均設置在各棟的建筑屋面。太陽能與空氣源熱泵相結合，當太陽能光照不足時，太陽能起到了提高基礎水溫的作用，不足的部分可以通過空氣源熱泵繼續加熱，最大化地利用太陽能。

集熱循環系統采用直接循環水介質；防凍采用循環防凍措施。熱水供應系統豎向不分區，采用機械強制循環直接供水系統。
