高層住宅建筑項目設計太陽能熱水系統，因建筑屋面可安裝太陽能的面積有限，通常我們選擇分體式的太陽能熱水系統方案。分體式太陽能熱水器系統是將儲水箱安裝于室內、屋頂、平臺，與集熱器分開安裝。集熱器安裝在屋頂（平屋面、坡屋面）、外墻、陽臺等采光面。與建筑物有機融為一體。其具有與建筑一體化完美結合的特點和家庭熱水中心的功能。

分體式太陽能熱水系統一般又分為自然循環系統（陽臺壁掛）和強制循環系統（別墅分體式太陽能熱水系統）。

本方案主要介紹高層及超高層住宅項目，我們一般建議采用分體自然循環式（陽臺壁掛太陽能熱水系統）。

一、分體自然循環式（陽臺壁掛太陽能熱水系統）介紹

此系統價格低，結構簡單，和建筑能完美結合，各戶是獨立系統，水箱承壓，系統用熱水壓力大，無公攤能源，物業便于管理。

但是此系統熱水量小，是二次換熱系統，熱效率低。因為一般陽臺壁掛太陽能板掛在南向陽臺，太陽能板面積一般不超過2個平方，超過2個平方會導致遮擋陽臺的光線，和建筑不匹配。水箱必需離太陽能板要近，所以一般是掛在陽臺，占用陽臺的空間和光線，直接影響客廳的舒適度，由于太陽能板懸掛安裝于陽臺外，維修存在安全隱患。

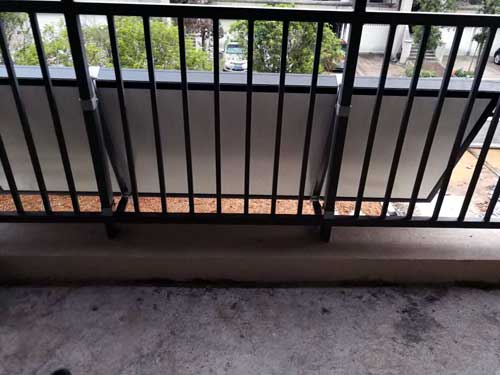

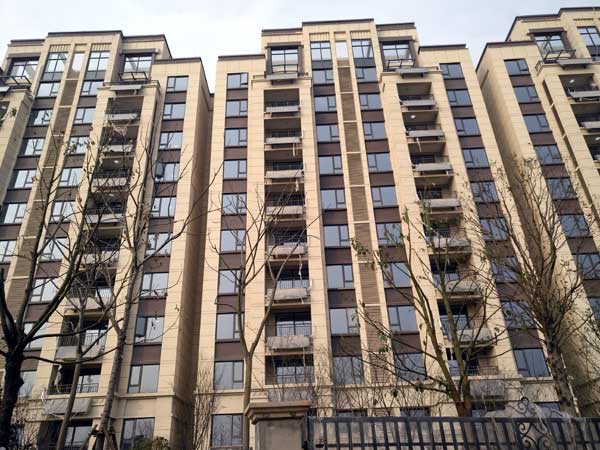

太陽能固定于陽臺欄桿上

分體自然循環的太陽能熱水器系統要求儲熱水箱必須高于集熱器以提供足夠虹吸動力，且儲熱水箱離集熱器不能太遠，因此與建筑的整合設計有一定的難度，集熱板一般用于陽臺或外墻安裝，不能設于屋頂，儲熱水箱只能設在陽臺上，故該系統也俗稱陽臺壁掛式太陽能熱水系統。但此系統具有結構簡單，運行控制單位少，成本相對較低，普遍適于高層、小高層等采光面積較小的樓層且對生活熱水需求不高的住戶采用。一般配置80-120L的帶電輔熱的熱水罐，光電互補。

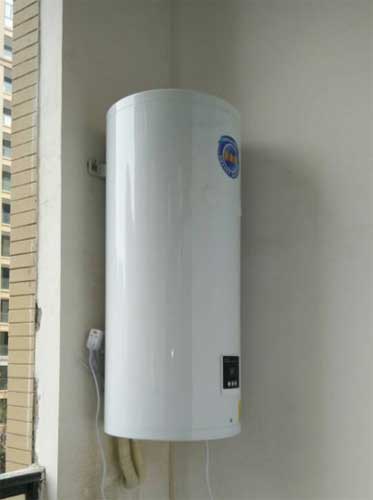

陽臺壁掛式太陽能熱水系統水箱

二、分體自然循環式（陽臺壁掛太陽能熱水系統）運行原理說明

1、陽臺壁掛式系統運行原理說明

陽臺壁掛式太陽能熱水系統由太陽能集熱器、貯熱水箱（一般內含電輔助加熱器）、控制器及管路等幾部分組成。

（1）集熱器在太陽的輻射下，管內溫度不斷升高，內部傳熱工質發生吸熱過程，溫度迅速上升。通過波紋管管道與水箱換熱夾套層（或盤管）循環換熱貯熱水箱內的水，在重力的作用下自然回流到集熱器。如此往復循環，不斷將集熱器的熱量送到貯熱水箱，水被加熱而升溫。

（2）在陰雨天或用水過量時，太陽能無法滿足用水要求，系統將在設定時間檢測水溫，啟動輔助電加熱補充熱量，達到設定溫度停止加熱，進入保溫狀態。當水箱溫度低于設定值時，自動加熱補充熱量。由于系統承壓，頂水出水，水箱一直處在滿水位狀態。系統配置防倒流閥，保證系統不會出現干燒的現象。

（3）控制功能

1）特點：實時顯示貯水箱水溫，循環加熱保溫功能，自動保護功能。

2）功能鍵：A開關鍵：按此鍵可進行手動加熱和停止加熱；B設定加熱溫度（加熱溫度的設置為每按一次上調5度）

3）功能說明：

實時顯示貯水箱溫度：通電后顯示水箱實際水溫，加熱管不工作。

循環加熱保溫功能：開機狀態下，按下開關鍵電加熱管工作，當水溫加熱到達設定溫度時，電加熱管停止工作。當水箱實際水溫低于設定水溫5度時，電加熱管又開始工作。如此反復循環加熱。

自動保護功能：水溫超過90度或熱水器無水干燒時，顯示器顯示“HH”，此時電加熱管不工作，加熱紅燈閃爍，此顯示為不可恢復，待故障排除后重新上電才能正常使用；傳感器開路或短路時顯示“ER”，此時電加熱管不工作，待故障排除后才能正常使用。

4）使用說明：通電后，顯示器顯示貯熱水箱實際水溫，電加熱管不工作，指示燈不亮。按開關鍵后，加熱管工作，加熱紅燈亮；到達設定溫度后，電加熱管停止工作，加熱綠燈亮。

5）參數設定：設定加熱溫度：開機狀態下，第一次按下開關鍵后，進入電加熱狀態，連著第二次按下開關鍵顯示上次儲存的設定溫度，第三次按下開關鍵可調整修改加熱溫度設定值。電加熱過程中長按開關鍵5秒后停止電加熱。在設定加熱溫度時，加熱紅燈閃爍。

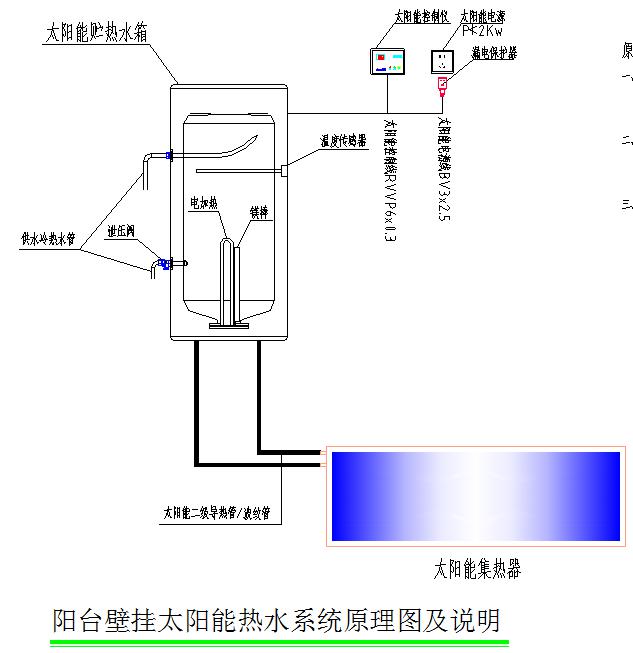

三、陽臺壁掛式太陽能熱水系統運行原理圖
