太陽熱水工程由于其技術要求難度較低，多年來并沒有引起人們足夠的重視，大多數工程設計安裝使用不十分科學規范，致使很多此類工程存在很多缺陷，客觀上影響工程效果的發揮。近年來隨著人們對太陽熱水器認識的提高，熱水工程越來越得到重視。基于此，本文對太陽能熱水工程設計與施工要點進行簡要闡述，以期引起大家的重視，解決安裝中的實際問題。

　　1、多組集熱器串并聯的流量均衡問題

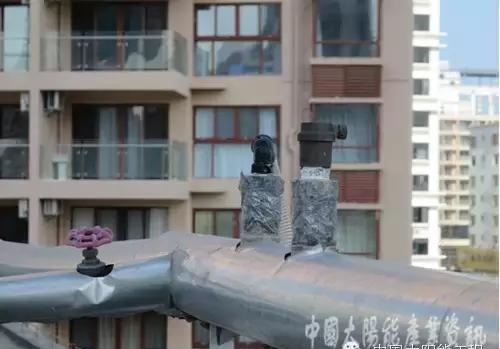

　　多組集熱器串并聯連接，適宜采用同程連接，如果采用異程連接時，則在每個集熱器組的支路上應增加合適的調節閥來調節流量平衡，為保證調節準確，可在調節閥門前加裝監測儀表。如圖1所示。

　　2、循環泵選型
　　循環泵選型時，若流量過大會增加成本，造成浪費，且循環啟動時局部壓力過大，易損壞集熱模塊；若流量過小會增加循環泵的工作負荷，導致壽命減少，降低系統集熱效率；建議選用流量合適的循環泵。

　　GB/T18713-2002第6.2.4條規定，每平米集熱器通過流量應在0.01kg/s ~0.02kg/s。實際設計時應充分考慮管路和集熱器的壓力損失。

　　3、集熱器出口測溫點選擇

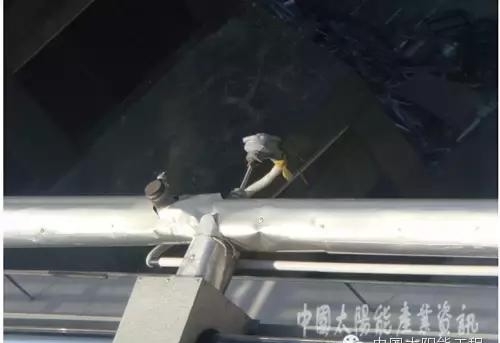

　　測溫度點使用盲管導入時，應盡可能靠近集熱器出口處；若只適宜測量管壁溫度，則傳感器與管壁間需使用導熱硅膠，否則多云天氣的時候，溫度測量偏差較大，影響系統集熱效率。如圖2所示。

　　4、非承壓式系統的排氣問題

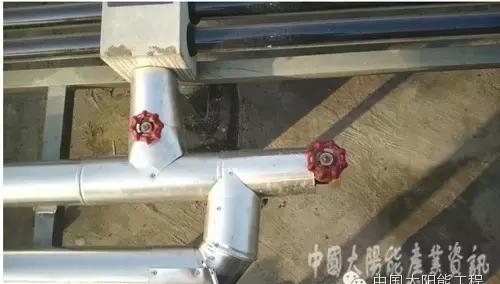

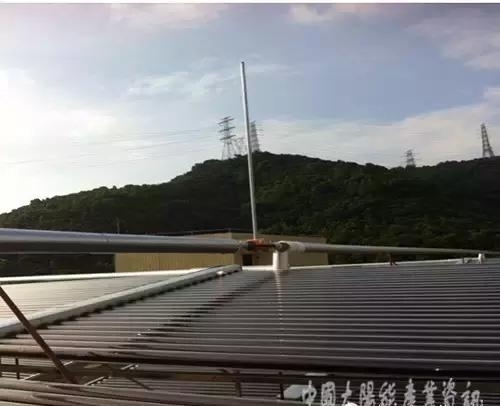

　　非承壓式系統高耐受壓力為0.09MPa ，若安裝的排氣閥額定壓力高于0.09MPa時，則不能正常起到排氣的作用。而市面上較難買到額定壓力小于0.09MPa的排氣閥。建議盡量使用排氣管。如圖3、圖4所示。

　　5、接地措施

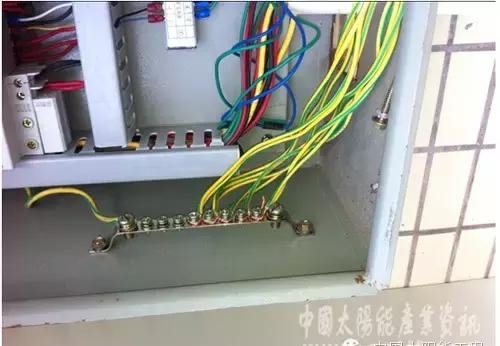

　　循環泵、電磁閥、電加熱器、控制系統等用電設備一定要有可靠的接地措施。導線應為黃綠雙色線；接地端子應用保護接地符號標明。如圖5所示。

　　6、連接管路

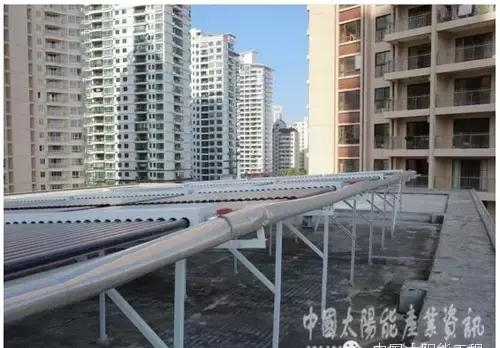

　　集熱器與集熱水箱連接管路設計時應盡可能減少彎路。且應考慮系統長時間不用的狀況下，集熱器空曬溫度很高(局部可以達到150℃以上)，宜選用鍍鋅鋼管或其他可承受高溫的管路材料，不宜選用PPR管材(長期使用溫度達95℃，短期使用溫度可達120℃)。如圖6所示。
