目前市面上全玻璃真空管太陽能集熱器主要有三大系列產品，分別是：普通型全玻璃真空管太陽能集熱器、熱管式全玻璃真空管太陽能集熱器和U型管式全玻璃真空管太陽能集熱器三大系列產品。目前仍然以普通型全玻璃真空管太陽能集熱器為主。

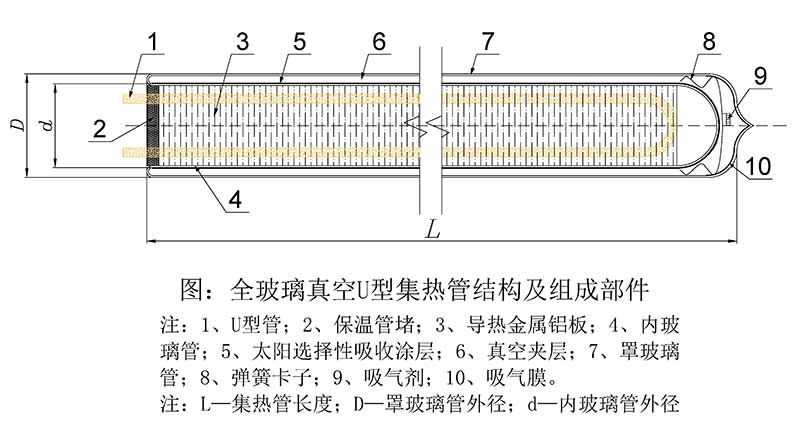

這里我們先講一下U型管式全玻璃真空管，為U型管式太陽能集熱器的組件部分。U型管是在普通型全玻璃真空管中插入彎成U型的金屬管，在U型金屬管和全玻璃真空管之間，有與二者均緊密接觸的金屬翅片（一般為鋁板），擔負二者之間的熱傳導工作，被加熱流體在金屬管中流過，吸收全玻璃真空管收集的太陽能熱量而被加熱，從而構成U型管。

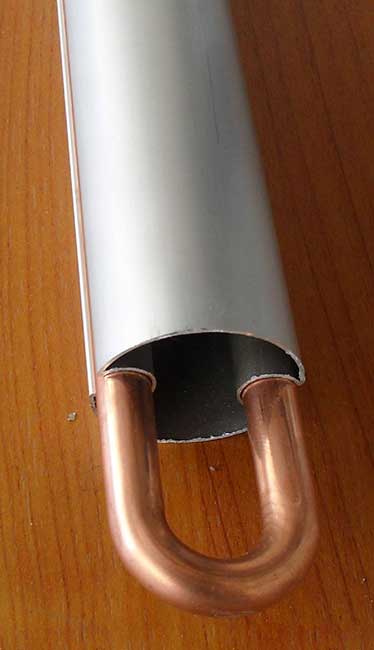

內U型管及導熱金屬鋁板實體示意圖

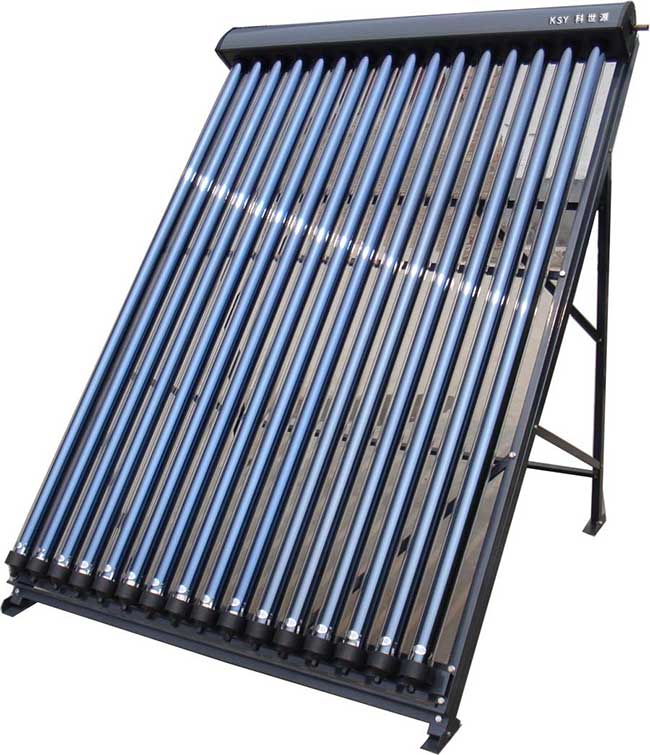

U型管式全玻璃真空管太陽能集熱器

U型管集熱器是在普通真空管集熱器基礎發展起來的新型集熱裝置，通常由若干支U型管組成，作為全國嚴寒地區使用的產品，可在零下30--40度地區范圍內使用。是二次換熱集熱器。

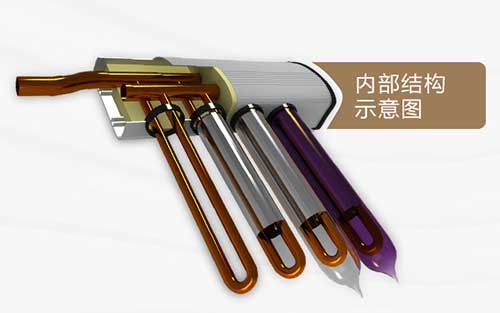

U型管集熱器結構示意圖

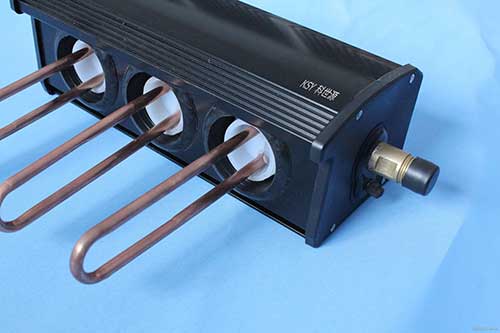

U型管集熱器實體樣品結構示意

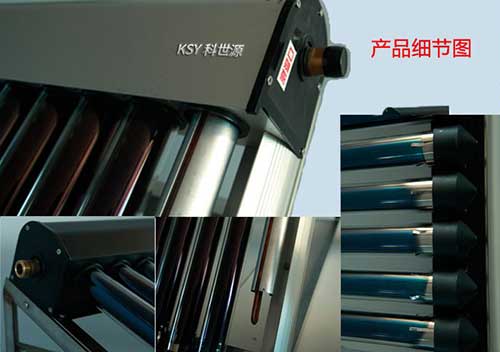

U型管集熱器產品細節圖

1、集熱器特點：

■ 真空管內設置U型銅管換熱，可承受1.6MPA的工作壓力

■ 管內不走水，管壞不漏水，安全可靠。

■ 可作為承壓系統的集熱設備。

■ 造價昂貴。不適合南方地區。
